灌封膠作為電子元器件、精密儀器及工業(yè)設備防護的核心材料，其固化速度直接影響生產效率與產品質量。電子灌封膠作為一種重要的密封材料，發(fā)揮著不可替代的作用。它不僅能夠有效保護電子元件免受外界環(huán)境的侵蝕，還能提升產品的整體性能和穩(wěn)定性。但是灌封膠的固化速度卻常常成為影響生產效率的關鍵因素。那么，灌封膠如何快固化？有哪些固化方式？哪些因素會影響其灌封膠固化速度？接下來，研泰化學膠粘劑應用工程師與大家做以下探討。

一、固化機理與核心影響因素

灌封膠的固化過程本質是化學反應驅動的物理狀態(tài)轉變，其速度受三大核心因素制約：

1.溫度效應：化學反應速率隨溫度升高呈指數(shù)級增長。以環(huán)氧樹脂灌封膠為例，60℃加熱條件下固化時間可縮短至1.5小時，而常溫固化需24小時以上。

2.配方優(yōu)化：固化劑種類與用量是關鍵變量。鉑金類灌封膠通過調整催化劑比例，可在100℃下實現(xiàn)10分鐘固化2cm厚膠層的效果。

3.環(huán)境條件：濕度對濕氣固化型灌封膠影響顯著，而有機硅灌封膠在低濕度環(huán)境下固化效率更高。

二、加速固化技術路徑

（一）物理干預技術

1.熱能強化固化

設備選擇：烘箱、熱板、紅外加熱器等設備可實現(xiàn)精準控溫。例如，80℃加熱可使有機硅灌封膠固化時間從72小時縮短至1-2小時。

工藝優(yōu)化：采用階梯式升溫策略，先60℃預固化2小時，再升溫至80℃完成固化，可避免熱應力導致的開裂風險。

2.預處理技術

A組分預熱：將A劑加熱至60-80℃保持1-2小時，可有效去除濕氣并激活分子活性。

混合后靜置：攪拌后靜置10分鐘排泡，可減少固化缺陷，提升固化均勻性。

（二）化學配方優(yōu)化

1.固化劑精準調控

用量調整：在推薦范圍內增加固化劑比例（如5%-10%），可顯著提升反應速率。但需注意，過量添加可能導致脆性增加或收縮率超標。

催化劑替代：采用潛伏性固化劑或微膠囊化技術，可實現(xiàn)延遲固化與快速固化的平衡。

2.配方體系升級

雙組分協(xié)同：通過優(yōu)化A/B組分比例（如1:1加成型體系），可提升反應效率。

填料改性：添加納米級填料可縮短固化時間，同時增強機械性能。

（三）工藝參數(shù)優(yōu)化

1.配膠量控制：單次配膠量超過500g時，混合反應產生的熱量可加速固化，但需注意散熱管理。

2.攪拌工藝改進：延長攪拌時間至3-5分鐘，確保組分充分溶解，可提升固化效率。

3.環(huán)境濕度控制：在濕度低于40%的環(huán)境下操作，可避免濕氣固化型灌封膠的表面發(fā)黏問題。

三、不同類型灌封膠的固化策略

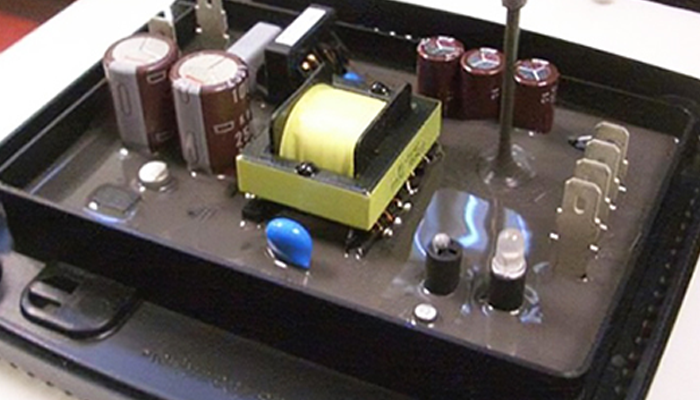

1.環(huán)氧樹脂灌封膠

推薦60-80℃加熱固化，配合真空脫泡工藝，可實現(xiàn)1.5小時固化。

添加促進劑可縮短至1小時，但需測試耐溫性能。

2.有機硅灌封膠

室溫固化需48-72小時，加熱至80℃可縮短至2小時。

采用加成型體系時，可通過調整鉑金催化劑用量實現(xiàn)固化時間調控。

3.聚氨酯灌封膠

濕度敏感型配方需控制環(huán)境濕度，加熱固化可縮短至4小時。

添加異氰酸酯類固化劑可提升反應速率。

四、質量控制與風險防范

1.性能驗證：加速固化后需進行硬度測試、介電強度測試及熱循環(huán)測試，確保性能達標。

2.缺陷預防：避免局部過熱導致氣泡或開裂，建議采用分段加熱工藝。

3.安全操作：加熱設備需配備溫控系統(tǒng)，操作人員需佩戴防護裝備。

綜合上述，在實際的應用中，需要根據(jù)具體情況選擇合適的固化方式和加速方法。例如，對于小型電子元件的灌封，可以選擇室溫固化或加熱固化，并根據(jù)生產需求調整固化時間和溫度。對于大型設備或結構件的灌封，則可能需要采用更高效的加熱固化方式，如使用大型加熱爐進行批量處理，以縮短生產周期。同時，還需要注意灌封膠的存儲和使用條件，避免受潮、污染或過期使用，以確保其性能的穩(wěn)定性和可靠性。

灌封膠的固化方式多種多樣，固化速度受到多種因素的影響。為了加速灌封膠的固化，可以采取加熱固化、優(yōu)化配方等多種方法。在實際應用中，需要根據(jù)具體情況選擇合適的固化方式和加速方法，以確保灌封膠的性能和穩(wěn)定性。更多關于電子灌封膠的應用粘接知識請持續(xù)關注研泰化學官網(wǎng)。
